安全光栅：自动化产线的“隐形守护者”

在冲压、剪切、焊接等高危设备的轰鸣声中，工人的双手如何在高效生产与安全作业之间游走？答案往往藏在设备周围那两束相对而立的红光里——它就是工业安全领域的“最后一道防线”：安全光栅（Safety Light Curtain）。

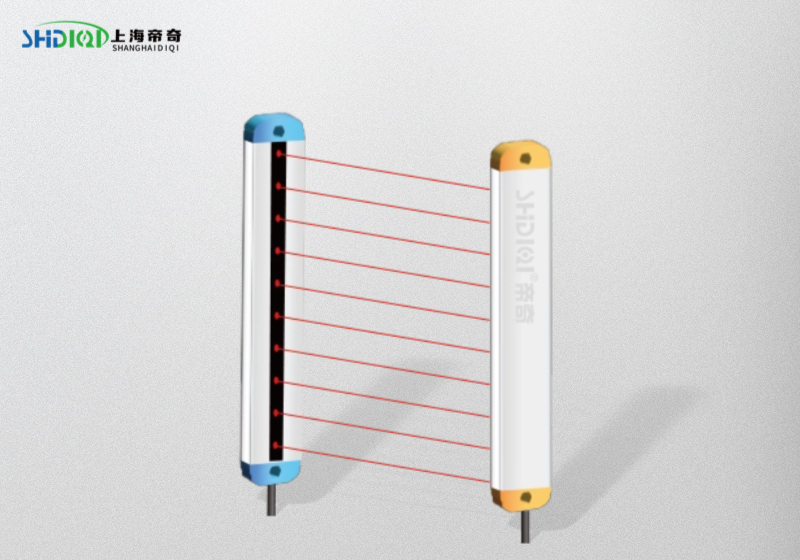

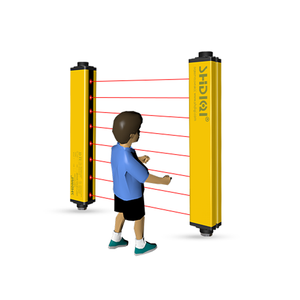

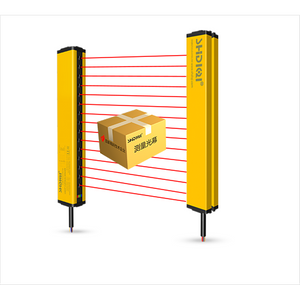

安全光栅，又称安全光幕，通过一组红外光束形成保护屏障，一旦人体或物体闯入，设备会在毫秒级时间内急停。今天，我们就来系统梳理它的核心应用场景与使用中的“避坑指南”。

一、安全光栅的核心应用场景

安全光栅的应用，本质上是为“危险区域”划定一条不可逾越的电子红线。

1. 冲压与锻压设备（最经典场景）

在冲床、液压机、折弯机上，工人需要频繁送料、取件。安全光栅安装在滑块与工作台的侧面，形成垂直保护面。

l 作用：当工人的手或身体误入模具闭合区，光栅立即中断输出信号，强制设备停机，防止压手事故。

2. 自动化装配与测试线

在机器人工作站、自动组装机旁，机械臂的高速运动具有极高的动能风险。

l 作用：构建人员进入禁区。当维护人员或操作员意外踏入机器人工作半径，光栅触发安全回路，使机器人降速或停止，防止碰撞伤害。

3. 物流分拣与包装机械

在高速运转的传送带、码垛机、缠绕机附近，衣物、头发卷入滚筒的风险极高。

l 作用：安装在入口和出口处，检测是否有人员肢体伸入运行区域，确保物料流动与人员安全互不干扰。

4. 橡塑与造纸机械

大型卷筒、切割刀口的卷入风险极大。

l 作用：配合安全继电器或安全PLC，实现“双手启动+光栅保护”的双重逻辑，确保只有光栅保护区无遮挡时才能运行。

二、使用安全光栅的“三大纪律八项注意”

安全光栅属于功能安全产品，安装和使用不当，不仅无法保命，还可能引发误动作导致设备损坏。以下是必须严格遵守的注意事项：

1. 选型阶段：对号入座

l 安全等级（SIL/PL等级）：根据风险评估选择。普通机械至少需达到 PLc (ISO 13849-1)，冲压等高危险设备通常要求 PLe。务必查看产品的CE认证及TÜV安全证书。

l 分辨率（指间距）：决定了能检测到人体的哪个部位。

¡ 14mm/20mm：用于检测手指或手掌（手部保护）。

¡ 40mm/80mm：用于检测手臂或人体躯干（身体保护）。

l 保护高度：必须大于危险区域的开口高度，防止人员弯腰或跨越进入。

2. 安装阶段：稳固与校准

l 刚性安装：发射器和接收器必须安装在坚固不动的支架上。如果支架晃动，会导致光轴偏移，引发频繁误报。

l 安全距离（最小距离）：这是最容易出错的地方。光栅不能紧贴危险区安装。根据国际标准 ISO 13855，必须预留足够的“制动距离”。

l 防振与防撞：在有强力冲击或振动的设备（如大型冲床）上，必须加装防震垫或防护挡板，防止光栅因震动导致光轴错位。

3. 调试与维护阶段：定期“体检”

l 对光校准：首次安装或移动后，必须执行对齐操作。现代光栅通常有指示灯（绿灯亮起表示对齐成功）。

l 遮光测试（每日必做）：开机前，用手或测试棒遮挡每一道光束，确认设备能立即停机。这是保命的习惯。

l 清洁保养：定期用干净的软布擦拭镜片。灰尘、油污、铁屑会阻挡光线，导致灵敏度下降或误动作。严禁使用有机溶剂擦拭镜片。

l 防电磁干扰：布线时，强电电缆（动力线）必须与光栅的信号线分开走线或保持距离，防止变频器、伺服驱动器产生的电磁噪声干扰光栅信号。

4. 特殊环境应对

l 粉尘/水雾环境：选择高防护等级（IP65/IP67）的产品，必要时加装压缩空气吹扫装置，防止灰尘堆积在镜片上。

l 焊接环境：焊接飞溅物极易损坏镜片，必须加装耐热护罩或使用专用抗焊渣光栅。

l 透明物体检测：普通光栅难以检测透明玻璃或亚克力，若需防护此类物体侵入，需选用高频调制或激光型光栅。

三、常见误区警示

❌ 误区一：光栅坏了就短接信号线这是严重的违章操作！短接信号线会让设备失去保护，等同于拆除安全气囊开车。一旦光栅故障，应立即停机检修或更换。

❌ 误区二：为了赶工，用纸板挡住光栅这属于故意屏蔽安全功能。如遇工艺必须（如大型工件无法避开光栅），应使用符合标准的屏蔽功能（Blanketing/Muting），配合安全地毯或区域扫描仪，而不是简单的物理遮挡。

❌ 误区三：只要灯亮就能用光栅的电源灯亮不代表安全功能正常。必须进行动态的功能测试（遮光测试）才能确认其有效性。

结语

安全光栅不是买回来装上就万事大吉的“摆设”，它是需要精心呵护的“守护神”。正确的选型、规范的安装、严格的日常点检，三者缺一不可。

在智能制造飞速发展的今天，安全永远是不可逾越的底线。用好安全光栅，不仅是对法规的遵从，更是对每一位一线作业人员生命的尊重。
