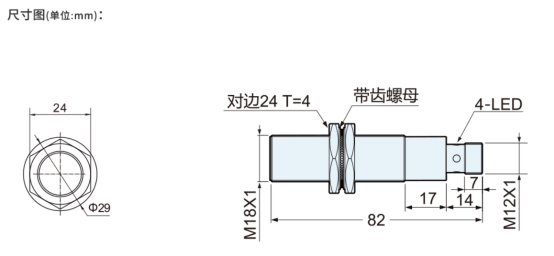

尺寸 | M18 |
开关量输出 | NPN | DQGC3-M18D05N | DQGC3-M18D10N |
PNP | DQGC3-M18D05P | DQGC3-M18D10P |
模拟量输出 | 4-20mA | DQGC3-M18D05I | DQGC3-M18D10I |
0-10VDC | DQGC3-M18D05V | DQGC3-M18D10V |
检测范围 | 50-500 mm | 100-1000mm |
盲区 | 50mm | 100mm |
标准检测物体 | 100×100mm |
工作电压 | DC24V±10%波动（P-P）10%一下，空载消耗电流50mA |
上电延迟 | 500ms |
输出 | 开关量输出 | NPN或PNP输出电流为100mA，导通状态电压降：10mA时小于1V，100mA时小于1.5V |
模拟量输出 | 电压输出：0-10VDC（负载阻抗R≥1KΩ）。电流输出：4-20mA（负载阻抗R≤500Ω） |
输出状态 | 开关量输出常开、常闭可通过远程设定线进行设定 |
响应时间 | 50ms | 125ms |
调整方式 | 设定(模拟量或开关量)：通过远程设定线设定检测窗口范围
设定的先后顺序决定增量或减量输出
模拟量输出斜率：首先设置的为最小输出值（4mA或0V） |
同步功能 | 同步使用时：多个超声波的同步电缆线连接在一起 |
检测精度 | 模拟量分辨率或开关量重复精度：检测距离±0.5%。模拟量线性度：满量程的±0.1% |
模拟量分辨率 | 最小0.13mm | 最小0.35mm |
指示灯
绿色LED
红色LED | 开关量和模拟量输出动作指示灯：
常开动作模式：绿灯点亮，红灯熄灭=输出。绿灯熄灭，红灯点亮=无输出
常闭动作模式：绿灯熄灭，红灯点亮=输出。绿灯点亮，红灯熄灭=无输出
模拟输出模式：绿灯点亮，红灯熄灭=输出。绿灯熄灭，红灯点亮=无输出
绿灯闪烁=设定记忆位置和设定功能记忆
红灯闪烁=设定记忆位置失败和设定常闭功能记忆
绿灯和红灯交替闪烁=设定功能记忆失败 |
环境温度 | 工作时：-20~+60℃（但不结冰），保存时：-25~+70℃ |
环境湿度 | 工作时：35~85%RH，保存时：35~95%RH |
引线方式 | 2m电缆引线；M12金属四芯插件,同步超声波：M12金属五芯插件 |
防护等级 | IEC IP65 |
