一、什么是安全光栅？
安全光栅（又称安全光幕）是一种基于红外光电检测技术的主动式安全防护装置，主要用于冲压机、剪切机、自动化流水线等危险区域的人身保护。
它由两部分组成：
发射端（投光器）：持续发射多束平行红外光束
接收端（受光器）：一一对应接收这些光束
两者配合在被保护区域形成一道看不见的红外保护光幕。
二、基本工作原理（三步闭环）
① 光束发射与接收（正常状态）发射端按扫描顺序发射红外光束，接收端同步接收。此时光幕未被遮挡 → 输出闭合（常闭型）信号 → 机器允许运行。

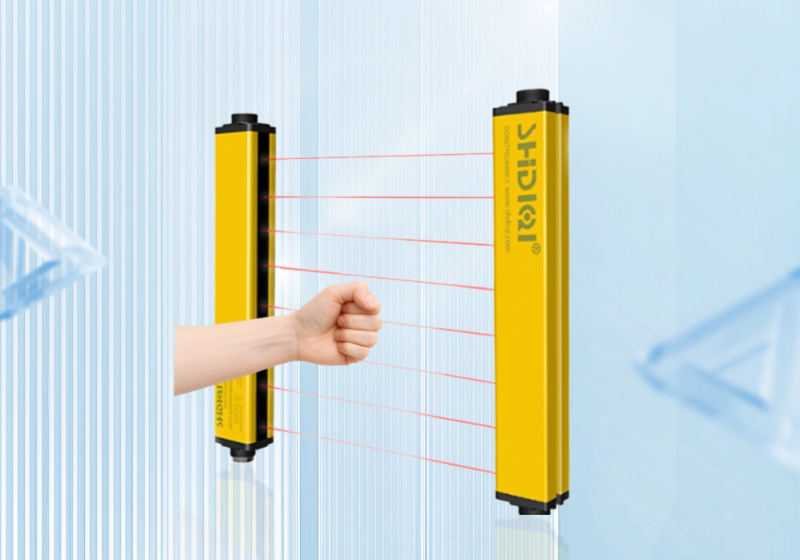

② 遮光检测（人员或物体进入危险区）当人手、肢体或物体进入光幕保护区，遮挡任意一束或多束红外光 → 接收端光信号中断或减弱。
③ 停机保护（安全输出触发）光幕检测到遮光 → 安全输出信号断开（常闭触点打开 / OSSD 关断）→ 安全继电器或安全 PLC 控制机器立即停止动作，避免夹伤或撞击。
三、核心技术特点（以工业级安全光栅为例）
特性 | 说明 |
光路扫描 | 多光束分时或并行扫描，形成连续保护高度 |
OSSD输出 | 双通道安全半导体输出，带短路/交叉故障检测 |
抗干扰 | 调制红外光（脉冲/编码），防止日光或照明干扰 |
失电保护 | 断电或断线自动进入安全状态（Fail-Safe） |
再启动联锁 | 遮挡解除后需手动/自动复位，防止误启动 |
四、为什么强调“常闭（NC）/ Fail-Safe”？
安全光栅工作时遵循故障导向安全（Fail-Safe）原则：
l 正常 → 回路闭合 → 设备运行
l 遮光 / 断线 / 失电 / 自检失败 → 回路断开 → 强制停机
✅ 即使光栅本身损坏或线路断裂，依然能触发保护，避免隐患被掩盖。
五、典型应用场景
液压/气动冲床、剪切机（防手部伸入）
自动化装配线（人体进入危险区停机）
机器人工作站（围栏替代或补充）
物流分拣（区域存在检测）
上海帝奇安全光栅通过发射与接收红外光束形成无形保护网，一旦检测到侵入即刻切断设备动力，以“毫秒级响应 + 故障安全设计”守护操作人员生命安全。
